SCM-10B
Portable Charged Plate Monitor
현장에서 즉시 확인 가능한
휴대형 제전 성능 측정 솔루션
- SCM-10B는 이오나이저의 성능을 현장에서 간편하게 측정하고, 실시간 그래프와 데이터 확인을 통해 빠른 문제 분석과 성능 검증을 지원하는 휴대형 CPM입니다.
Download
카탈로그와 매뉴얼 및 리플렛을 받으실수 있습니다.
기술지원 및 고객센터
배터리 내장 휴대형
- 충전식 배터리 탑재로 현장 이동 측정 최적화
실시간 성능 확인
- 4인치 디스플레이 기반 PC 없이 즉시 상태 확인
원격 네트워크 연동
- LAN · RS-485 기반 상위 시스템 원격 모니터링
PC 전용 데이터 분석
- 실시간 분석, 데이터 저장 및 품질 이력 관리
기술 특징 및 기대 효과
01. Portable Field Verification
현장 즉시 점검
- 기술 : 휴대형 디자인과 배터리 내장 구조로 현장에서 바로 측정 가능
- 기대 효과 : 설비 가동 중단 시간을 최소화하고 빠른 성능 확인 지원
02. Fast Troubleshooting
실시간 원인 분석
- 기술 : 4인치 화면을 통한 실시간 그래프 확인 및 3가지 측정 모드 제공
- 기대 효과 : PC 없이 현장에서 즉시 이상 원인을 파악하여 신속한 현장 문제 대응 가능
03. Flexible System Integration
우수한 시스템 확장성
- 기술 : LAN / RS-485 기반 통신 지원으로 상위 시스템 연동
- 기대 효과 : 기존 공정 PLC 및 생산 라인과의 손쉬운 시스템 통합 구축
Applications

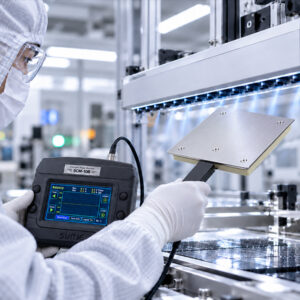

| 이오나이저 성능 검사 | 현장 유지 보수 | 반도체 ·디스플레이 | 연구개발 · 이상 원인 분석 | 품질관리 · 데이터 기록 |
|---|---|---|---|---|
 |  |  |  |  |
핵심 기술
Measurement Mode
다양한 측정 모드로 정확한 분석
-
• Balance Mode : 이온 밸런스 상태를 실시간 확인
• Decay Mode : 제전 속도를 정밀 측정
• All Mode : Balance와 Decay를 동시에 확인

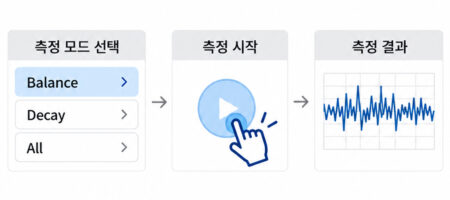

Smart Operation Technology
직관적인 조작으로 현장에서 더 빠르게
-
• 4인치 내장 디스플레이 기반 실시간 데이터 즉시 확인
• 직관적 버튼 조작으로 간편한 현장 사용
• 휴대용 디자인으로 다양한 작업 환경에 최적화

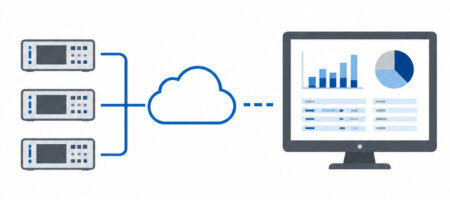

Connectivity & Data Technology
네트워크 연동을 통한 데이터 통합 관리
-
• LAN / RS-485 통신 지원 (현장 PC 및 상위 서버 연동)
• 실시간 데이터 로깅 및 저장
• 체계적인 품질 및 이력 관리 체계 확보
• 원격 모니터링 통합 환경 구축
공정 환경별 플레이트 라인업

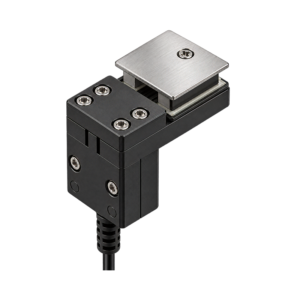

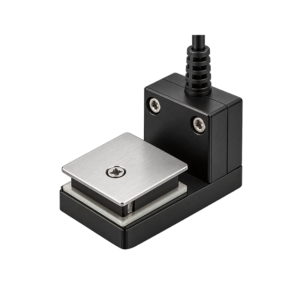

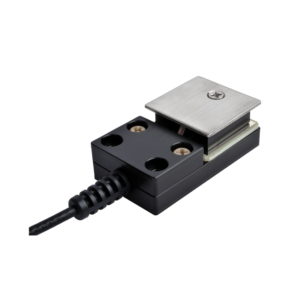

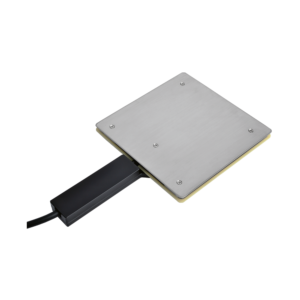

| 타입 | 표준형 | 소형 (Straight) | 소형 (Elbow) | 소형 (Reverse Elbow) |
|---|---|---|---|---|
| 제품 외형 |  |  |  |  |
| 주요 특징 | ANSI / ESD STM3.1 표준 규격 준수 | 직선형 케이블 구조, 좁은 영역 정밀 측정 | 90° 직각 케이블 구조, 공간 간섭 최소화 | 역방향 직각 구조, 특수 배선 환경 대응 |
| 규격 및 정전 용량 | 150mm X 150mm (20 pF) | 25mm X 25mm (5 pF) | 25mm X 25mm (5 pF) | 25mm X 25mm (5 pF) |
| 추천 공정 | 일반 이오나이저 성능 검증 공정 | 설비 내부 및 직선형 이송 라인 | 측면 배선이 필요한 라인 | 후면/하부 간섭이 심한 특수 설비 |
| 제공 형태 | 기본 제공 | 선택 옵션 | 선택 옵션 | 선택 옵션 |
Specifications
주요 측정 범위
| Parameter | Description / Value |
|---|---|
| 모니터링 전압 범위 | 0 to ±1100 VDC or Peak AC |
| 시작 전압 | 100 ~ ±1000V 범위에서 10V 단위 설정 가능 |
| 시작 정확도 | 설정된 시작 범위의 ±1V 이내 |
| 종료 전압 | 10 ~ ±110V 범위에서 1V 단위 설정 가능 |
| 종료 정확도 | 설정된 종료 범위의 ±1V 이내 |
통신 및 데이터 저장 사양
| Parameter | Description / Value |
|---|---|
| 지원 인터페이스 | LAN / RS-485 |
| 데이터 기능 | 실시간 로깅 / 저장 / 공유 |
| 표시 기능 | 내장 디스플레이 실시간 그래프 |
| 활용성 | 현장 점검 / 품질 기록 / 이상 원인 분석 |
주요 사양
| Parameter | Description / Value |
|---|---|
| 전원 | Battery : 14.8V / 5.0Ah |
| Charger : 16.8V / 2.0A | |
| 소비 전력 | 50 W |
| LCD 디스플레이 | 3.97인치 LCD |
| 분석 해상도 | 12 비트 |
| 동작 온도 ·습도 | 0°C ~ 50°C / 35% ~ 85% RH, 결로 없을 것 |
Dimensions
